2025一建《机电工程管理与实务》模拟试卷4

某施工单位承接了地铁工程的机电安装任务，工程内容包括：环控、消防、动照、空调及给水排水等系统的安装。按照合同约定施工工期为 145天，原计划8月15日开工，但由于前期土建施工影响，致使安装工程实际开工时间为10月1日。进入11月份，各地相继出现重度雾霾，建设主管部门要求11月30日工程全部停工。第二年3月15日供暖期结束后，工程又恢复施工，但已按预定工期严重滞后，为此，建设单位提出必须加快施工进度，确保5月1日全线通车的目标，于是施工单位补充人员加班加点抢工期，4月下旬相关单位对工程进行了预验收，但由于抢工期原因，工程存在诸多质量问题。

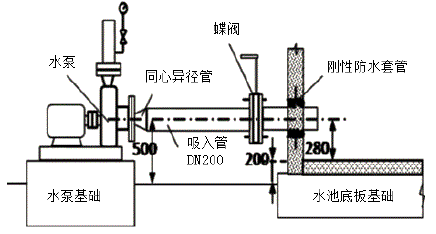

在进行消防验收时，消防部门对消防水泵安装提出异议，并下达整改通知单，实际安装如下图所示。

走廊中的VAV空调风管工作压力为300Pa，采用橡塑保温，保温完成后进行吊顶施工。

在进行电气检验批验收时，发现某型号电缆没有进场检验报告，于是进行了重新取样送检，经权威机构检测该批电缆芯径低于设计要求，为不合格电缆，据统计该规格电缆共有5000m，价值150万元。

下图为风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。

项目部针对上述质量问题，成立了调查组，进行了质量问题调查，写出了质量问题调查报告。

（1）消防水泵安装存在哪些质量问题？说明原因。

（2）走廊中的VAV空调风管属于哪种压力管道？吊顶中风管安装应进行哪些检验和试验？

（3）这批电缆应如何处置？是否构成质量事故，等级如何确定？这批电缆属于不合格品，截面不够直接影响使用安全，必须更换。由于不含施工费用，经济损失已经超过100万元，故属于一般质量事故。

（4）风管穿墙部位安装存在哪些错误？

（5）质量问题调查内容有哪些？

E公司承包了一煤化厂工程。其中洗涤塔重690t（上塔220t，下塔470t），属二级压力容器，分段吊装。由E公司负责洗涤塔安装（吊装，就位），F公司进行组焊。E公司有GC1级压力管道安装许可资质，A级起重机安装许可资质。F公司为保证安装质量和安全，在下塔合缝处设置了作业平台，外部设置了保护围封和踢脚板。洗涤塔吊装采用“单主机抬吊递送法”。主机为1250t履带式起重机，辅机为260t。起重机部件到场后，进行了组装，验收后进行吊装，吊装凌空高度为500mm。施工准备阶段编制了各种施工方案，对基础混凝土强度，预埋地脚螺栓中心距等内容进行了检查验收。

（1）E公司是否具备安装资格？说明理由。

（2）哪个方案需要组织专家论证？说明理由。

（3）列举图中1.2.3的名称。计算起重机吊装最小起升高度。

（4）基础检查验收还有哪些内容。

A单位承担某电厂燃气发电的汽轮机-发电机组的安装工程。汽轮机散件到货。项目部在施工中，实行三检制，合理划分了材料、分项工程、施工工序的检验主体责任。钳工班在汽轮机转子穿装就位后对其进行了调整找正，如图所示，测量了转子的轴颈椭圆度，将清洗干净的各部件装配到下缸体上，检测了转子与下缸体定子的各间隙值及转子的弯曲度等。将缸体上盖一次完成扣盖，并按技术人员交底单中的终紧力矩，一次性完成上、下缸体的紧固工序。项目部专检人员在巡察过程中，紧急制止了该工序的作业。

在机组油冲洗过程中，临时接管的接头松脱，润滑油污染了部分地坪，项目部人员采用煤灰覆盖在污油上面的方法处理施工现场环境。项目部组织检查了实体工程和分项工程验收，均符合要求，填写了验收记录和验收结论。

项目部总工程师编制了试运行方案，报A单位总工程师审批后便开始实施。但监理工程师认为试运行方案审批程序不对，试运行现场环境不符合要求，不同意试运行。后经A单位项目部整改，达到要求，试运行工作得以顺利实施。

（1）汽轮机转子还应有哪些测量？

（2）写出汽缸扣盖的正确安装工序。

（3）在分项工程检验中，专检有什么作用？分项工程的验收记录及验收结论应由谁来填写？

（4）A单位项目部如何整改才能达到试运行要求?

某演艺集团公司投资建设一百戏楼，占地约 60 亩，总建筑面积约 40792 ㎡（其中地下 11992 ㎡）。

主要建设内容为 1320 座专业杂技剧场、546 座地方戏小剧场、433 座综合性小剧场、排练、管理等配套附属用房以及地下车库、人防、设备用房等。地上 5 层（小剧场地上 4 层），地下 1 层（局部 3 层），其中花篮部位（钢结构）的跨度最大为 44.33 米。项目总投资 3.2 亿，其中消防工程 960 万。演艺集团公司通过公共资源交易电子服务系统进行招标，A 建筑公司通过电子投标最终中标总承包，B 机电公司中标消防工程。

在施工过程中 A 建筑公司把花篮部位分包给 C 公司，C 公司编制了施工方案，经过 A 公司项目技术负责人签字后开始安装，被监理工程师制止。B 公司在地下主体结构完工后立即进场施工，施工过程中通风班组为了节省材料，没有按照设计路线施工,致使一排烟风管挡住了消火栓供水支管路线，引起给排水班组不满，项目经理让通风班组在风管开孔，水管从风管内部穿过，用密封胶封堵。如图 2 所示。工程整体施工完毕后，演艺公司项目部向当地住房和城乡建设主管部门申请消防验收。

图 2 风管穿墙示意图

【问题】

1.A 公司将花篮工程分包有哪些要求？电子招标投标系统根据功能的不同分为哪几个平台？

2.监理单位制止 C 公司的花篮工程施工是否合理，说明理由。

3.指出图中的错误，并说明理由。

4.写出此工程申请消防验收前需要达到的条件。

安装公司承接某工业厂房蒸汽系统安装，系统热源来自两台蒸汽锅炉，锅炉单台额定蒸发量12t/h，锅炉出口蒸汽压力1.0MPa，蒸汽温度195℃。蒸汽主管采用φ219×6mm无缝钢管，安装高度H+3.2m，管道采用70mm厚岩棉保温，蒸汽主管全部采用氩弧焊焊接。

安装公司进场后，编制了施工组织设计和施工方案。在蒸汽管道支、吊架安装（见图4）设计交底时，监理工程师要求修改滑动支架高度、吊架的吊点安装位置。锅炉到达现场后，安装公司、监理单位和建设单位共同进行了进场验收。施工前，安装公司对全体作业人员进行了安全技术交底，交底内容：施工项目的作业特点和危险点，针对危险点的具体预防措施，作业中应遵守的操作规程和注意事项。所有参加人员在交底书上签字，并将安全技术交底记录整理归档为一式两份，分别由安全员、施工班组留存。

安装公司将蒸汽主管的焊接改为底层采用氩弧焊，面层采用电弧焊，经设计同意后立即进入施工。但被监理工程师叫停，要求安装公司修改施工组织设计，并审批后方能施工。

锅炉安装完毕，机组整套启动前，进行了锅炉的烘炉、化学清洗，管道吹洗等工作。

（1）图4中的滑动支架高度及吊点的安装位置应如何修改？

（2）锅炉按出厂形式分为哪几类？锅炉吹管的范围包括哪些内容？吹洗过程中停炉次数与时间有何要求？

（3）安全技术交底还应补充哪些内容？安全技术交底记录整理归档有何不妥？

（4）监理工程师要求修改施工组织设计是否合理？为什么？
