2025一建《机电工程管理与实务》高频考点2

某安装公司承包某热电厂项目的机电安装工程，主要设备材料（如母线槽等）、由施工单位采购，合同签订后，安装公司履行相关施工手续，编制了施工方案及各分项工程施工程序。施工方案内容包括:工程概况、编制依据、施工准备、质量安全保证措施，针对低压配电母线槽的安装，制定了施工程序:开箱检查→支架安装→母线槽绝缘测试→母线槽安装→通电前绝缘测试→送电验收。在施工过程中发生了以下事件:建设单位对配电母线槽的用途提出新的要求，通知设计单位但其未能及时修改出图，后经协调设计单位提供了设计修改图纸，供货单位拿到图纸后，由于建设单位工程款未及时支付给施工单位导致母线槽安装完成后，因没能很好的进行成品保护。遭遇雨季建筑渗水，母线槽受潮，送电前绝缘电阻测试不合格，并且部分吊架安装不符合规范要求（见下图）质检员对母线槽安装提出了返工要求。母线槽拆下后，有5节母线槽的绝缘电阻测试值如表2所示，母线槽经干燥处理后，增加圆钢吊架返工安装，通电验收合格。但造成工期延误。

问题

1、安装公司编制的施工方案还应包括哪些内容？

2、母线槽设置伸缩节有何要求？

3、图2中，母线槽安装有哪些不符合规范要求？写出符合规范要求。

4、分别指出建设、设计和施工单位的哪些原因造成了工期延误？

某施工单位承接了10kV 、5km 架空线路的架设和一台变压器的总包工程。工期2023.6.20~2024.4.30。提前一天奖10000 元，推后一天罚50000 元。根据线路设计，途经一个行政村，跨越一条国道，路经一个110kV 变电站。线路设备由建设单位购买，但具体实施由施工单位负责。该线路施工全过程的监控由建设单位指定的监理单位负责。施工单位项目部将10kV、5km 架空线路的架设工程分包给一家具有资质的施工单位，在架空线路电杆组立后，按导线架设的程序组织施工。在施工过程中发生了以下事件：

事件一：在施工时，由于施工单位租赁的吊机晚到6 天（2023.7.1-2023.7.6 ），在2023.7.7~2023.7.12 期间正逢百年一遇大暴雨， 设计院图纸供应又推迟7 天（2023.7.9-2023.7.15），3 个事件都影响了工期。

事件二：设计交底后，项目部依据批准的施工组织设计和施工方案开展技术交底工作，在各工程开工前对施工人员进行了施工技术交底，在油浸式电力变压器安装时，由于其他项目部设备到货晚，导致整体工期滞后，安装公司项目部协调5 名施工人员到该项目帮忙，作业班长考虑到他们熟悉变压器安装且经验丰富，未进行技术交底即安排参加变压器的安装工作。变压器安装完成后进行了变压器交接试验，试验内容见表。监理认为试验内容不全，项目部补充了交接试验项目，通过验收。

【问题】

1.项目部对工程分承包单位协调管理的重点是什么？

2.事件一中施工单位可向建设单位索赔的工期为多少？

3.事件二中作业班长做法是否正确？施工技术交底的类型包括哪些？

4.事件二中变压器交接试验还应补充哪些项目？

某安装公司承包某制药厂生产设备工程的施工，该制药厂生产设备的主机及控制设备由建设单位从国外订货。制药厂生产设备的主机设备土建工程及机电配套工程由某建筑公司承建，已基本完工。安装公司进场后，按合同工期要求，与建设单位和制药厂生产设备主机及控制设备供应商洽谈，明确了设备主机及控制设备到达施工现场需60天。安装公司依据工程的实际情况编制了该制药厂生产设备工程的施工进度计划（双代号网络图），其中该制药厂生产设备工程的安装工作内容、逻辑关系及工作持续时间见表1H420080--2。

在主机设备基础检验时，安装公司发现主机设备的基础与安装施工图不符，主机设备基础检查时，发现混凝土强度不符合设计要求，验收不合格，要求建筑公司整改，重新浇捣混凝土基础，经检验合格，使基础验收的工作时间用了50天。制药厂生产设备工程在施工时，因主机设备及控制设备在运输过程中，受到台风的影响，使该主机设备及控制设备到达安装现场比施工进度计划晚了10天。安装公司按照建设单位的要求，增加劳动力，改变施工方法，调整进度计划，使制药生产设备仍按合同规定的工期完成。

问题

1．绘出制药厂生产设备工程施工进度计划（双代号网络图），总工期需多少天？

2．写出设备基础混凝土强度的验收要求。设备基础强度复测有何要求？

3．基础验收工作增加到50天会不会影响总工期？说明理由。

4．主机设备及控制设备晚到10天是否影响总工期？说明理由。

5．工程按合同工期完成，安装公司应在哪几个工作进行赶工？

某施工单位中标一大学研究中心供配电及10kV 外线工程，中标范围主要包括配电房变压器设备、高低压柜设备、直流屏等采购安装，两路新建10kV 市政电源进线（公线T 接，一主一备），及部分拉管施工，电缆井施工等。

项目部进场后，认真开展项目开工前的各项准备工作，与各供应商签订了设备采购合同，并要求双方认真履行。在施工过程中，发生了以下事件：

事件一：有一段直埋电缆与原有管道有交叉，施工前，施工单位向监理单位提交了施工方案，并附上示意图（如图1-1），监理工程师认为电缆埋设不符合要求，要求施工单位整改。整改合格后，施工单位严格按照要求施工，施工完毕，自检合格后，立即进行回填。在回填过程中被监理工程师叫停施工。

事件二：变压器交接试验完成后，项目部开始送电试运行，进行3 次空载全压冲击合闸，均无异常情况。

第一次受电后，持续时间5min，并记录了二次电压、温度。监理工程师检查试运行记录时，认为变压器送电试运行不符合规范要求，且记录的数据不完整，要求项目部重新进行试运行。

问题：

1.设备采购合同履行的环节包括哪些内容？

2.事件一中，写出直埋电缆示意图的错误，并写出正确的规范要求。

3.事件二中，说明监理工程师要求变压器重新试运行的理由。变压器试运行时还有哪些数据需要记录？

4.事件一中，自检合格后，监理工程师制止施工单位回填是否合理，并说明理由。

某安装工程 A 公司承接一锅炉安装及架空蒸汽管道工程，工程内容包括：锅炉、汽轮发电机组、厂变配电站、蒸汽管道安装等。管道工程由型钢支架和管道安装组成。

A 公司将变配电工程分包给具有相应资质的 B 公司承包。A 公司项目的管理人员进场后，成立了安全领导小组并配备了专职安全管理员，B 公司配备了专职安全管理员，A 公司项目部建立了安全生产管理体系，制订了安全生产管理制度。

在施工过程中，发生如下事件：

事件一：监理工程师在工程前期质量检查中，发现钢结构用 H 型钢没有出厂合格证和材质证明，也无其它检验记录.建设单位现场负责人表示，材料质量由建设单位负责，并要求加快进行施工。施工单位认为、型钢是建设单位供料，又有其对质量的承诺，因此仅进行数量清点和外观质量检查后就用于施工。

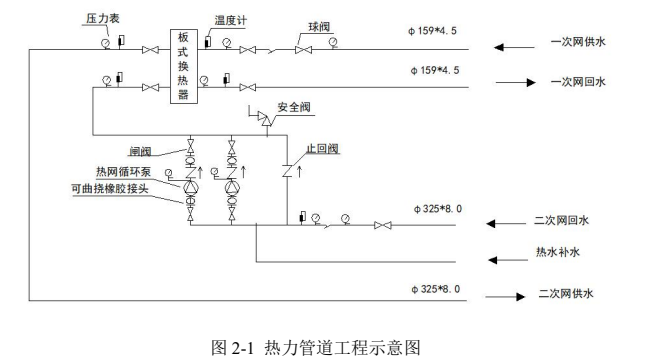

事件二：监理公司在热力管道检查时，发现存在若干问题（如图 2-1），要求安装公司进行整改。安装整改完成后，报监理工程师确认后，通过了热力管道分项工程的质量验收工作。

事件三：安装单位在完成了锅炉的安装任务，收集锅炉安装的验收资料，确认了受压元件焊接工作全部完成，水压试验方案及现场条件符合要求后上报监理，监理工程师要求完善锅炉水压试验的条件后组织实施。

【问题】

1.简要说明 A 公司、B 公司之间正确的安全管理闭口流程。

2.事件一中，施工单位对建设单位供应的 H 型钢放宽验收要求的做法是否正确？说明理由。施工单位对这批 H 型钢还应做出哪些检验工作？

3.事件二中，热力管道的施工存在什么问题？

4.事件三中，锅炉水压试验前应提交哪些验收资料？监理工程师要求完善的工作还有哪些？
