2026二建《市政实务》深度自测卷3

某施工单位承建一桥梁工程，桥跨结构为 30m+40m+30m 预应力混凝土简支箱梁，下部结构采用带系梁的双柱式桥墩，钻孔灌注桩基础。重力式 U 形桥台，桥台采用扩大基础。桥跨结构采用支架法施工，满堂盘扣式支架：由立杆、横杆、斜杆、连接盘等组成，桥梁支架立面示意图如图 1-1 所示。

桥梁施工过程中发生了如下事件：

事件 1：搭设支架时，为了方便施工人员上下通行，施工单位在支架旁搭设了人员安全应急通道，为保证通道的稳定，将通道与支架进行紧固连接。同时为防范作业人员发生坠落的风险，项目部在箱梁边缘处，安装了临边安全护栏，护栏上横杆距作业平台顶面高 1.0m。

事件 2：支架搭设完毕后，施工单位进行了支架预压。预压按照最大施工荷载的 M、80%、100%分三次加载，对称、分层进行加载，加载完毕 1h 后观测支架变形情况。

事件 3：预应力现浇混凝土箱梁所用的钢绞线进场后，材料员核对了送货清单，并通知监理单位负责材料的相关人员对钢绞线进行验收。

事件 4：40m 梁支架纵向立面布置（A、B，C 段）见图 1，箱梁混凝土浇筑完成后进行了以下工序：

①拆除箱梁侧模板；②拆除箱梁底模板；③拆除箱梁盘扣支架；④张拉预应力钢绞线。

【问题】

1.指出事件 1 中的错误之处，并写出正确做法。

2.写出事件 2 中预压的目的，并写出 M 代表的值。

3.箱梁预应力钢绞线的检验批应如何划分？

4.写出事件 4 中各工序的正确排序及拆除 40m 梁支架 A、B、C 段的正确顺序。

5.钻孔灌注桩的首灌混凝土量根据哪些因素确定？

甲公司中标跨河桥梁工程，工程规划桥梁建成后河道保持通航，要求桥下净空高度不 得低于 12m。桥梁下部结构采用桩接柱的形式，桥梁下部结构横断面示意图如图 1-1 所 示。

图 1-1 桥梁下部结构横断面示意图（单位：cm）

桥梁桩基采用钻孔灌注桩，施工前项目部对钻孔灌注桩制定了如下工艺流程：

【问题】

1. 写出工艺流程图中 D、E、F、G 工序的名称。

2. 写出图中构件 A、B、C 的名称。

3. 本工程柱顶标高 h 的最小应为多少？

4. 写出钻孔灌注桩施工质量检验的主控项目。

某市政道路及综合管线工程，道路由南向北，起点里程桩号为K0+150m，终点里程桩号为K2+950m。

设计红线宽30m，其中，主路宽16m，无中央隔离带，主路与两侧人行道之间设绿化隔离带2m，人行步道宽5m；沿道路下拟建管线有雨水、污水、供水、供热和燃气管道。

桩号K1+150m的道路及管线标高如下：道路设计高程为42.35m，道路结构层厚度为45cm，污水流水面设计高程为39.47m，雨水流水面设计高程为40.36m，供热管道、燃气管道管外底设计标高分别为42.65m、41.15m。

雨、污水管道为钢筋混凝土承插口管，雨水管内径为800mm，壁厚为80mm，污水管道内径为600mm，壁厚为60mm，管道基础为150mm天然级配砂石。

根据本工程的土质决定，沟槽挖深在1.2m以内采用直槽无支护开挖，开挖深度超过1.2m采用1：0.5的坡度放坡开挖，雨水、污水管道安装工作面净宽度均为0.5m。本工程燃气管道管材均为外径d300mm的PE管，管道基础为100mm中粗砂。采用热熔连接，在施工中控制材料自身温度与环境温度相接近。

供热管道采用直埋整体式保温管，管线安装前，项目部质检员除对常规性检查以外，还对信号线进行了测试，并要求管道安装时，信号线在管道的底部。

供水管线采用的是钢管，项目部非常注重防腐，采用液体环氧涂料防腐层作为钢管内防腐层，同时进行阴极保护。

问题：

1、请计算污水管道沟槽开挖深度和放坡宽度。

2、请阐述污水管道工作面宽度确定的依据是什么？

3、请阐述燃气管道质检项目有哪些？

4、根据案例背景，改正供热管道施工错误做法。

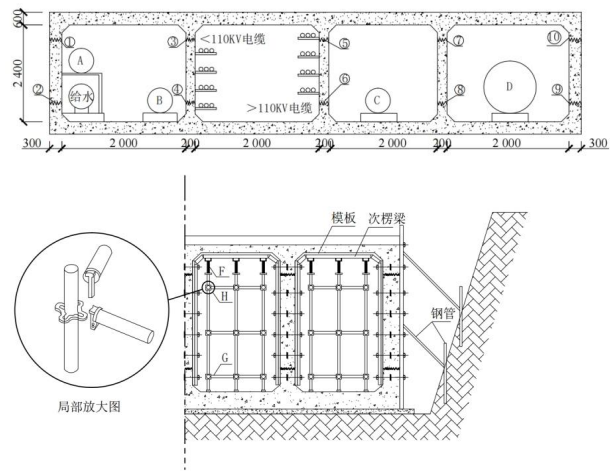

某施工单位承建一项市政综合管廊工程，综合管廊长度 3km，采用全现浇钢筋混凝土结构，纵向每隔 20m 设置一道变形缝，按照变形缝分仓浇筑。综合管廊内敷设热力管道、给水管道、污水管道、雨水管道、电力电 缆、燃气管道。综合管廊横断面布置如图 1 所示；综合管廊模板体系安装结构图如图 2 所示。

施工过程中发生如下事件：

事件一：项目技术负责人在审批方案时，认为图一中 D 管道因为是单仓敷设，可以利用结构本体输送，不是必须设置，故将 D 管道取消。

事件二：在事件一的基础上，项目技术负责人在审批图一和图二时，发现图中设置了施工缝，并没有设置金属止水带，故在图一某些编号的施工缝位置处增设了金属止水带（不考虑管道泄露等特殊情况）。

事件三：在综合管廊施工过程中，技术人员在模板拆除后发现，部分综合管廊侧墙出现“蜂窝”，“麻面”，“烂根”等质量缺陷，立即要求施工作业人员对质量缺陷处进行修补，并对作业人员强调了施工过程中应如何预防此类质量缺陷的产生。

问题：

1.根据事件一，结合图 1，则原方案中管道 A、B、C、D 的名称是什么？

事件一：项目技术负责人在审批方案时，认为图一中 D 管道因为是单仓敷设，可以利用结构本体输送，不是必须设置，故将 D 管道取消。

2.请写出事件二中，哪些施工缝处需增设金属止水带，用编号表示。

事件二：在事件一的基础上，项目技术负责人在审批图一和图二时，发现图中设置了施工缝，并没有设置金属止水带，故在图一某些编号的施工缝位置处增设了金属止水带（不考虑管道泄露等特殊情况）。

3.请写出图 2 中所采用的支架名称，并写出 F 和 G 的名称及 G 距离地面的高度。

4.列式计算管廊顶模板承受的结构自重分布荷载 q（kN/㎡），根据计算结果判断模板支架安全专项施工方案是否需要组织专家论证，并请说明理由。（混凝土容重γ=25kN/m3）

5.根据《混凝土结构工程施工质量验收规范》确定，每仓顶板混凝土浇筑过程中应留置几组混凝土试块？

（忽略腋角和钢筋的影响）

6.试分析事件三中混凝土出现质量事故的可能原因。

事件三：在综合管廊施工过程中，技术人员在模板拆除后发现，部分综合管廊侧墙出现“蜂窝”，“麻面”，“烂根”等质量缺陷，立即要求施工作业人员对质量缺陷处进行修补，并对作业人员强调了施工过程中应如何预防此类质量缺陷的产生。
