2025一建《机电工程管理与实务》高分预测卷6

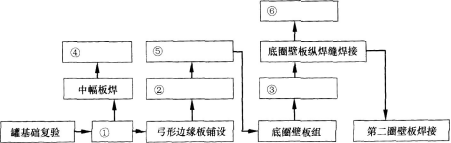

某石油化工施工单位承担了一个原油罐区工程，主体工程为4台30000m3浮顶油罐。由于中标时距离合同要求的开工时间很短、工期紧，该施工单位为了保证合同要求的开工日期，工期先行开工，在开工后即刻组织进行施工组织设计的编制工作。在施工组织设计中的主要施工方案设计中，浮顶油罐采用正装法，其部分工序的施工流程如下图所示：

工程开工一个月后，业主考虑到罐区的综合效益，决定将罐区还未施工的2台30000m3浮顶油罐在原址上改为2台50000m3浮顶油罐，修改了油罐和系统的设计。由于对施工单位前期的工程进度和施工质量满意，修改后的罐区工程仍由该施工单位施工，并要求再编制施工组织设计。施工单位认为已经编制了原罐区的施工组织设计，改动后工程内容基本相同，施工方法相同，决定不再编制新的施工组织设计。在业主的要求下，施工单位在原施工组织设计的基础上，对改动部分进行修改，补充部分新增工程内容，形成新的施工组织设计修订版本，报项目总工程师批准后，下发施工作业队实施。

【问题】

1．施工单位在工程开工后编制施工组织设计的做法是否正确？说明理由。业主在罐区工程修改后要求施工单位编制施工组织设计是否正确？结合背景素材，说明为何需要编制单位修改补充原施工组织设计？

2．将下列工序填入流程图中空白部分的适当位置（按空白部分编号进行回答，不需要另绘施工流程）。

中幅板铺设；中幅板焊缝无损检测；罐底真空试漏；弓形边缘板焊接（300mm）；边缘板焊缝无损检测；调整（检测）底圈壁板（椭）圆度、水平度、垂直度；底圈壁焊缝无损检测。

3．施工单位应采取哪些合理的焊接工艺措施来进行预防焊接变形？

4．该浮顶储罐安装，如果采用液压边柱倒装法，其主要的工艺流程是什么？

A安装公司承包某大楼的空调设备的智能监控系统安装工程。主要监控设备有现场控制器DDC、电动调节阀、电动风阀驱动器（驱动风阀）和温度传感器（水管型、风管型）等。大楼的空调工程由B安装公司承包施工。合同约定，全部监控设备由A公司采购，但其中电动调节阀和电动风阀驱动器由B安装公司安装。

A公司项目部进场后，依据B公司提供的空调工程施工方案、空调工程施工进度计划（见表1）、设计单位提供的空调机组监控方案（见图3），编制了监控系统施工方案、监控系统施工进度计划和监控设备采购计划。监控系统和空调工程安装完成后，A、B公司进行了空调系统的联动试运行调试，空调工程和监控系统按合同要求竣工。

因施工场地狭窄，为减少仓储保管，安装公司项目部在制订监控设备材料采购计划时，考虑集中采购与分批到货的采购计划，要求设备的采购计划涵盖空调工程施工的全过程，使设备材料采购计划与施工进度合理搭接，处理好它们之间的接口管理关系。

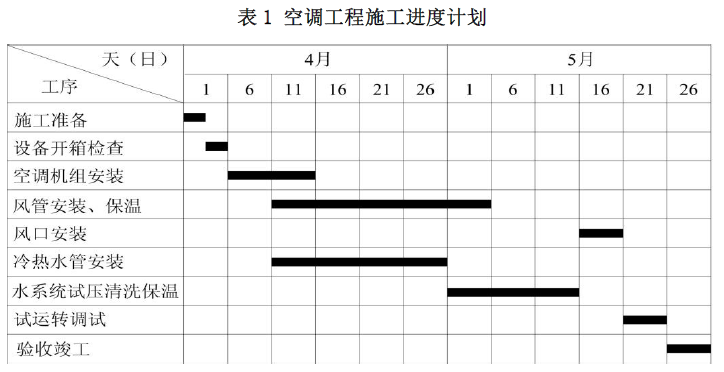

表1空调工程施工进度计划

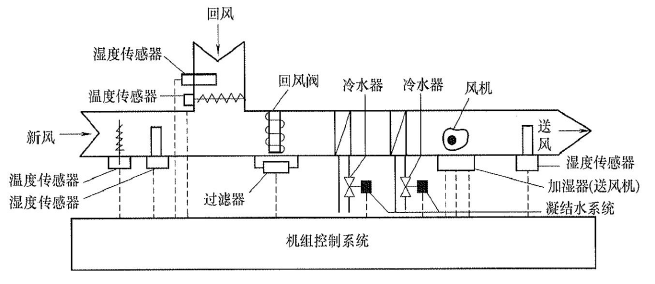

图3空调机组监控方案

问题

1.安装公司项目部制订的空调监控设备进度计划在实施过程中会受到哪些因素的制约?

2.A公司采购的电动调节阀（安装在冷热水管道上）最迟的到货时间是哪天？安装前应检验哪几项内容？

3.依据空调工程施工进度计划，指出铂温度传感器（风管型）可以安装的起止时间。说明铂温度传感器的接线电阻的要求。

4.空调机组联合试运转应由哪个单位负责？试运转中主要检测风阀和水阀的哪些参数？

5.如何做好仓储管理？

A 公司中标一升压站安装工程项目。因项目地处偏远地区，升压站安装前需建设施工临时用电工程。A 公司将临时用电工程分包给 B 公司施工，临时用电工程内容：电力变压器（10/0.4kV）、配电箱安装，架空线路（电杆、导线及附件）及直埋电缆的敷设施工。电杆及附件安装（见图 1）、导线架设后，在线路试验前，某档距内的一条架空导线因事故造成断线，B 公司用相同规则导线对断线进行了修复（有 2 个接头）复后检查；接头处采用了液压连接；接触电阻为同长度导线电阻的 1.5 倍。被 A 公司要求返工，B 公司对断线问题制定了三查四定的管理模式，并以最快的速度完成了修复，施工临时用电工程验收合格。

【问题】

1.图 2 中存在的错误有哪些？

2.请简述三查四定和三同时的内容。

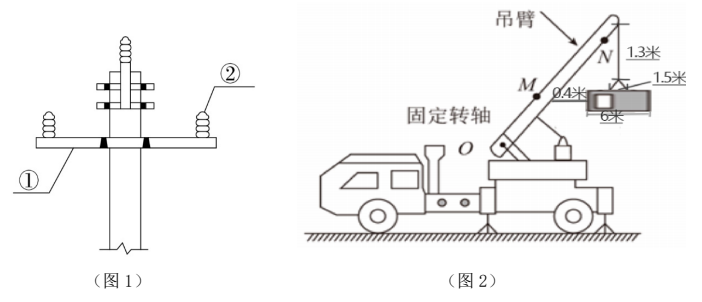

3.说明图 1 中①、②部件的名称。有什么作用？

4.本工程的架空导线在断线后的返工修复应达到哪些技术要求？

5.直埋电缆，需做什么形式的质量验收，并简述验收要求。

某演艺集团公司投资建设一百戏楼，占地约60 亩，总建筑面积约40792 ㎡（其中地下11992 ㎡）。主要建设内容为1320 座专业杂技剧场、546 座地方戏小剧场、433 座综合性小剧场、排练、管理等配套附属用房以及地下车库、人防、设备用房等。地上5 层（小剧场地上4 层），地下1 层（局部3 层），其中花篮部位（钢结构）的跨度最大为44.33 米。项目总投资3.2 亿，其中消防工程960 万。演艺集团公司通过公共资源交易电子服务系统进行招标，A 建筑公司通过电子投标最终中标总承包，B 机电公司中标消防工程。

在施工过程中A 建筑公司把花篮部位分包给C 公司，C 公司编制了施工方案，经过A 公司项目技术负责人签字后开始安装，被监理工程师制止。

B 公司在地下主体结构完工后立即进场施工，施工过程中通风班组为了节省材料，没有按照设计路线施工，致使一排烟风管挡住了消火栓供水支管路线，引起给排水班组不满，项目经理让通风班组在风管开孔，水管从风管内部穿过，用密封胶封堵。如图2 所示。

专业杂技剧场使用单独消火栓管网，工作压力为1.2MPa,其余消火栓管网公用，工作压力为0.9MPa,管网材质均为镀锌钢管，施工完成后分区进行了压力试验，并形成记录。

工程整体施工完毕后，演艺公司项目部向当地住房和城乡建设主管部门申请消防验收。

问题：

1.A 公司将花篮工程分包有哪些要求？电子招标投标系统根据功能的不同分为哪几个平台？

2.监理单位制止C 公司的花篮工程施工是否合理，说明理由。

3.指出图中的错误，并说明理由。

4.计算消火栓系统试验压力分别为多少？写出此工程申请消防验收前需要达到的条件。

某安装公司承接某工业用蒸汽管道安装单位工程，蒸汽管道由锅炉房至工艺车间架空敷设，管道中心高度5.5m，管道设计压力为5MPa，工作温度为400℃。主要工程量为φ219×6mm无缝不锈钢管（牌号为06Cr19Ni10）约90t，各类阀门（包括电动阀门），流量计、安全附件等共90套（件），补偿方式为方形补偿器，工作内容:管道运输、管道切割、坡口打磨、焊接及压力试验，不包括管道防腐绝热，无损检测由第三方负责。

为方便施工在管道下方搭设施工脚手架，管道系统安装完成后，公司工程部组织技术部、质量安全部对项目部的竣工资料整理情况进行检查，部分检查情况为:工程的施工组织设计由项目技术负责人审批，工程使用的管材、阀门、安全附件、焊接材料等都按规范进行进场质量检验或验收，记录齐全，各合格证，质量证明文件完备。

问题

1.A安装公司需要具备哪种资质才能施工？工程中施工组织设计的审批是否符合规定?说明理由。

2.简述（蒸汽管道）材料进场验收的要求

3.指出安装公司在蒸汽管道安装施工中的危险源。分析管道焊接人员的常见职业病。

4.蒸汽管道用哪种介质吹扫？吹扫前需要完成哪些工作？流速不小于多少？
