2025一建《机电工程管理与实务》高分预测卷5

A公司项目部承包某大楼空调设备的建筑设备监控系统的安装调试。A公司进行了相关调研,并根据监控产品对建筑设备监控系统进行了深化设计。监控设备、材料由A公司采购，主要内容包括:DDC控制器、继电器、电动调节阀、电动风阀、电磁流量计、温湿度传感器、压差与压力传感器、压差开关及各种规格线缆（双绞线、同轴电缆等）。

A公司项目部进场后，大楼空调工程承包商及时提供了空调工程的施工进度计划，并配合监控设备的安装调试。空调工程承包商提供的施工进度计划中显示，冷热水管的施工时间为2020年9月20日至9月30日;风管制作安装保温的施工时间为2020年9月20日至10月15日。

监控设备安装调试中，发生了以下事件:

事件1:A公司项目部根据空调工程的施工进度计划等制定了设备、材料采购计划。

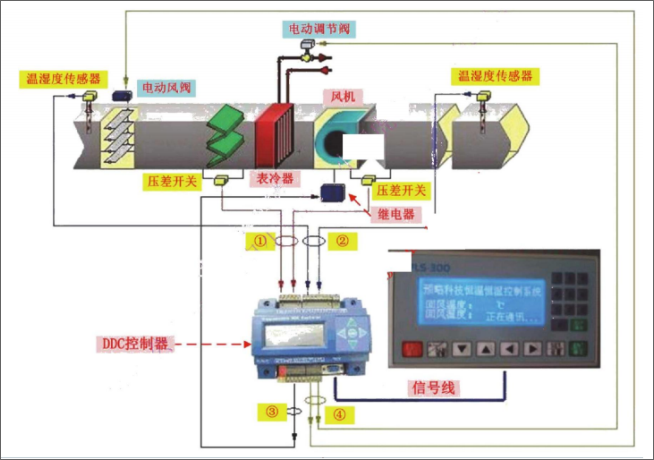

事件2:A公司提交的某段风管的监控示意图如下图所示。

[问题]

1、建筑设备监控系统中，主要输入设备的电量传感器有哪些？

2、A公司项目在制定采购计划时，如何确定采购批量以及供货的最佳时机？电动调节阀的最晚到货时间是哪天？

3、A公司对电动风阀进行验收检查时，需要重点关注的技术参数有哪些？

4、针对事件2，①~④位置的线缆，分别连接DDC控制器的什么接口？

中南机电安装工程公司中标某商务园区的机电设备安装工程，签约合同价9600 万元。工程内容包括建筑管道，建筑电气，通风空调，建筑智能化等。

机电安装工程公司组建了项目部，按规定配备了项目专职安全生产管理人员；并依据施工图、资源配置计划编制了施工进度网络图（图5-1）。

图5-1 施工进度网络图

工程进行到第95 天下班时刻进行检查时，G 工作之前的工作全部完成，工期延误15 天。项目部对后续工作可压缩工期及费用进行了分析（表5）。

表5 工作可压缩工期及费用

给水管道施工过程中，给水引入管与排水排出管的水平净距满足规范要求；室内给水管与排水管平行敷设、交叉敷设如图5-2，5-3 所示；某些部位由于空间限制，给水管铺在排水管下方，采取了必要的措施。

室内配电母线槽安装完成后，部分吊架安装不符合规范要求（图5-4)。质检员对母线槽安装提出了返工要求，母线槽拆下后，增加圆钢吊架后返工安装，通电验收合格。

某层变配电室的某一段金属梯架全长80m，并敷设一条扁钢接地保护导体，金属梯架两端与保护导体可靠连接，监理单位对金属梯架与接地保护导体的连接部位进行了重点检查，以确保金属梯架的可靠接地。

机电安装公司负责3000m 电缆排管的施工，预算单价130 元/m，工期30 天。签订合同后第15 天结束前，检查电缆排管施工进度，只完成电缆排管1000m，但建设单位支付给安装公司工程进度款累计已达200000 元，于是对安装公司提出警告，要求加快进度。

通风空调工程施工过程中，由于建设单位采购的冷水机组、水泵等设备晚于合同约定时间到达施工现场，给安装公司造成20 万元直接经济损失，工期延误5 天；安装公司负责采购的建筑智能化产品进场延误，无法及时进行安装与调试，造成直接经济损失15 万元，工期延误3 天；施工过程中发生地震，全场停工5 天；通风空调工程与建筑智能化工程调试阶段，因建设单位组织不力，影响正常调试进行，导致工程晚于合同约定时间10

天完工，直接经济损失20 万元。

问题：

1.项目部专职安全生产管理人员的主要职责有哪些？用工作表示网络计划图中的关键线路，并计算工期。在不影响计算工期的情况下应如何赶工才能使增加的费用最少？

2.写出给水管与排水管平行、交叉敷设示意图中，L 和H 的最小要求。给水管铺在排水管下方，采取的措施有哪些？

3.写出母线槽吊架及间距的规范要求。改正金属梯架的接地设置错误之处。

4.计算安装公司电缆排管CPI、SPI，判断电缆排管施工进度提前还是落后？

5.计算本工程机电安装工程公司可获得的索赔工期和费用。

某机电安装公司，通过竞标承担了某化工厂的设备、管道安装工程。该工程地处北方沿海地区，按照施工合同应该7月初开始进行安装，但前期由于工程招标、征地、设备采购等原因，致使安装工程到9月底才开工。施工单位为了兑现投标承诺，该公司通过质量策划，编制了施工组织设计和相应的施工方案，并建立了现场质量保证体系，制定了检验试验卡，要求严格执行三检制。工程进人后期，为赶工期，采用加班加点办法加快管道施工进度，由此也造成了质量与进度的矛盾。

质量检查员在检查管排的施工质量时，发现φ89 不锈钢管焊接变形过大，整条管道形成折线状，不得不拆除重新组对焊接，造成直接经济损失5600元。

该工程某车间内的管道材质包括20号钢15CrMo钢、16Mn等班组领料时材料员按照材料计划进行发料,并在管端进行了涂色标记,但由于施工班组管理不善,在使用时还是发生了混料现象,不得不重新进行检验。

该工程进行压力管道施工时,有一种管材属于国外进口材料,施工单位此前从没有遇到过,由于工期较紧

项目部抽调2名技术较好的焊工进行相应练习后,就进行管道施焊。

问题：

1．三检制的自检、互检、专检责任范围应如何界定，不锈钢管焊接变形过大是哪个检验环节失控

2．影响施工质量的因素有哪些本工程的环境因素有哪些造成不锈钢管焊接变形过大的因素是什么

3、质量预控方案一般包括哪些内容针对该工程提出一项质量预控方案。

4、本案例中材料混料问题出在哪个环节,为什么

5、压力管道施工中项目部的做法是否正确,应如何进行

某安装公司承包一热电联产项目的机电安装工程，主要设备材料（如防火型母线槽）由安装公司采购，单节母线槽重力为 200N/m。施工前，针对配电母线槽的安装，制定了以下施工程序：开箱检查→支架安装→……→送电验收。图 1 为母线槽安装示意图，母线槽搭接螺栓采用规格为 M10 的螺栓。

【问题】

1. 补充完善母线槽施工程序。背景中防火型母线槽应有哪些文件？

2. 母线槽安装前如何测量绝缘电阻？母线槽的接触电阻有什么要求？通电前应进行什么测试和试验？

3. 母线槽采用 M10 的螺栓，紧固力矩值是多少？

4. 指出施工示意图中存在的问题，并写出正确做法。

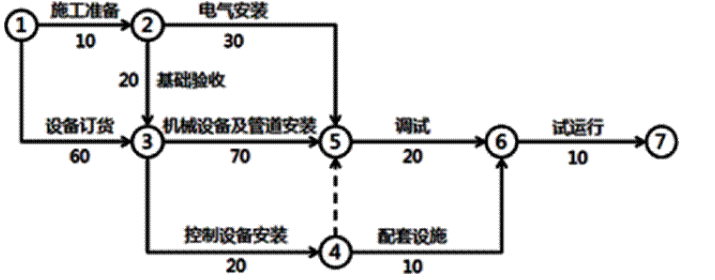

某制氧站经过招投标，由具有安装资质的公司承担全部机电安装工程和主要机械设备的采购。安装公司进场后，按合同工期，工作内容，设备交货时间，编制了施工进度计划如表1。

表1施工进度计划

在计划实施过程中，电气安装滞后10天，调试滞后3天。A公司在设备采购时，在性价比方面对制造厂商进行了咨询。从供货商所取得的制造许可是否满足该类设备制造，同型号或类似设备的制造业绩方面进行了供货商的审查。从中选择了备选厂商，进行了邀请招标。

在制氧机法兰和管道法兰连接时，施工班组未对法兰的偏差进行检验，即进行法兰连接，遭到项目工程师的制止。整个工程施工完毕后，经过中间交接，建设单位组织了联动试运行，生产线各项指标均达到要求。

问题：

1.根据表1计算总工期需多少天电气安装滞后及调试滞后是否影响总工期并分别说明理由。

2.在选择供应商时，供货商的审查还应考虑哪些因素

3.制氧机在固定后，应如何与管道连接

4.联动试运行生产线应达到什么要求
