2025一建《机电工程管理与实务》模拟试卷3

　某工业安装工程项目，其工程内容包括：工艺管道、设备、电气及自动化仪表安装调试。工程的循环水泵为离心泵，二用一备。泵的吸入和排出管路上均设置了独立、牢固的支架。泵的吸入口和排出口均设置了变径管，变径管长度为管径差的6倍。泵的水平吸入管向泵的吸入口方向倾斜，倾斜度为8‰，泵的吸入口前直管段长度为泵吸入口直径的5倍，水泵扬程为80m。

　在安装质量检查时，发现水泵的吸入及排出管路上存在管件错用，漏装和安装位置错误等质量问题（见下图），不符合规范要求，监理工程师要求项目部进行整改。随后上级公司对项目质量检查时发现，项目部未编制水泵安装质量预控方案。

　　工程的工艺管道设计材质为12CrMo（铬钼合金钢）。在材料采购时，施工地附近钢材市场无现货，只有15CrMo材质钢管，且规格符合设计要求，由于工期紧张，项目部采取了材料代用。

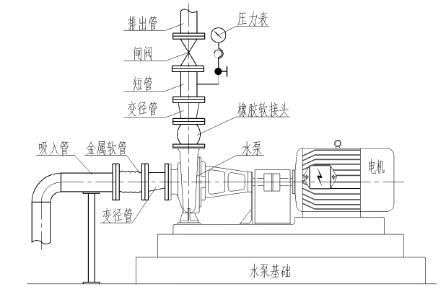

　图10.5－4　水泵安装示意图

　【问题】

　　1.指出图10.5－4中水泵管件安装的质量问题。应怎样纠正?

　　2.水泵安装质量预控方案包括哪几方面内容?

　　3.写出工艺管道材料代用时需要办理的手续。

　　4.15CrMo材质钢管的进场验收有哪些要求?

某机电工程采用EPC/交钥匙总承包的方式进行公开招标，并在国家发展改革委依法指定的媒体上发布了招标公告和资格预审公告。公告中明确说明了工程的基本情况，投标人需提交标书费用、押金、投标保函的要求，投标人获取和送达标书的方式、地点和起止时间，开标日期和地点。经资格预审后，共有A、B、C、D、E五家总承包公司投递了资料，并按规定时间和要求完成了标书的购买、编写和投标。其中D公司未办理投标保函，被招标单位取消资格。

开标后，评委认为C公司不符合投标资格，故也被取消投标资格，经评委公平、公正评审后，A公司中标。

开工后，A公司把一台压力球形储罐的安装工程分包给具有相应安装资质的E公司施工，由于球形储罐体积大，解体运输到现场，E公司办完压力容器进场安装的相关手续后，在现场地面对球形储罐组对焊接，整体吊装。

项目实施过程中，A公司因高空坠落死亡1人，设备吊装重伤3人。

设备试运行时，一台主机试运行时振动过大，经分析，本台设备垫铁安装时无垫铁布置图，且不是采用坐浆法施工，而是采用老式垫铁与基础研磨的施工方法，振动原因可能是垫铁的安装质量出了问题。

【问题】

1.EPC/交钥匙总承包的方式，总承包商将承担哪些内容？对建设单位有什么好处？

2.取消C和D公司的投标资格是否合理？简述理由。

3.E公司现场组对球形储罐的做法可行吗？为什么？

4.A公司所发生的两起安全事故分别属于哪类安全事故？依据是什么？

5.出现设备振动情况，在垫铁安装上存在哪些质量问题？

某施工单位中标一地铁机电总承包工程，合同包含所有机电管线，设备安装等内容。合同约定供电设备由建设单位采购，施工单位安装。

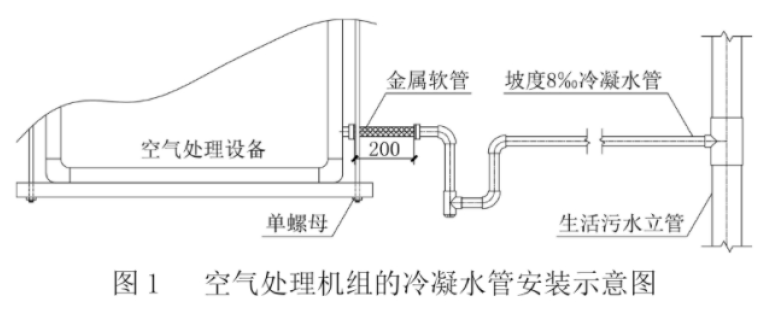

施工中，遭遇百年不遇的暴雨灾害，造成已安装的供电设备损坏无法使用，重新购买需65万元，安拆费用9.8万元。施工单位5名施工人员在抢险时负伤，所需医疗费及补偿费128万元；租赁设备损坏赔偿费7万元。洪灾发生后，因清淤工作导致施工机械闲置费3万元，现场卫生防疫费4.3万元，管理费增加2万元。预计工程清理、修复费用325万元。施工人员在某空气处理机组安装就位后，对设备的冷凝水实施有组织的排放（见图）项目部质量员检查，对设备吊架螺母及冷凝水管的安装提出整改要求，整改后通过验收。施工人员在系统加药清洗结束、离心泵停止后，切断供电电源，将机房门关闭落锁后，准备撤离施工现场时，被监理工程师发现阻止，要求完成停泵工作方可撤离。

工程竣工后，施工单位按合同要求递交竣工资料及质量保修书，保修书明确了工程概况，保修内容，设备使用管理要求，保修单位名称、地址、电话、联系人。建设单位提出保修书内容不全，要求补充。

（1）计算施工单位在洪灾后可索赔的费用及自身应承担的费用。

（2）图1的设备吊架螺母及冷凝水管安装应如何整改?

（3）监理工程师阻止施工人员撤离是否合理?离心泵停止运转后还需做哪些后续工作?

（4）施工单位递交的质量保修证书需补充哪些内容?

A公司承建某园区1号、2号、3号规模相同的单层钢结构厂房建筑、安装工程，钢结构厂房轴线长度120m，跨度36m，高度12m，每栋厂房间距30m。厂房基础和配套建筑工程分包给具备相应施工资质的B公司施工，钢柱基础为钢筋混凝土独立基础，基础内预埋地脚螺栓固定钢柱柱底板，钢柱为H型钢结构，厂房长度方向柱间距7.5m，钢架连接采用高强度大六角头螺栓连接，厂房纵向设有型钢纵向水平支撑，屋面承重结构采用H型钢焊接方式。

A公司根据“危险性较大的分部分项工程安全管理规定”的要求编制了“钢结构工程施工安全专项方案”并组织召开专家论证会对专项施工方案进行论证。专项方案主要内容包括：工程概况、编制依据、施工计划、施工工艺技术、施工安全保证措施、施工管理及作业人员配备和分工、验收要求、应急处置措施、计算书及相关图纸九个方面内容。

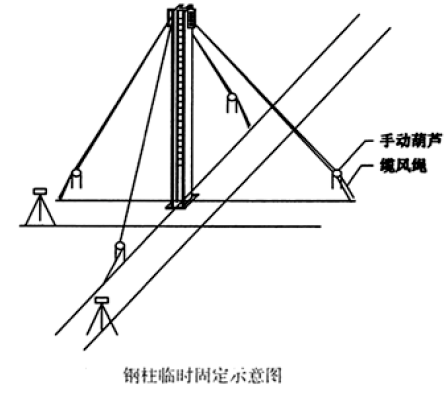

1号厂房钢柱基础完成施工后，A公司自行对基础验收后，即组织汽车起重机和经过安全教育培训且考试合格、已经进行安全技术交底的安装工开始进行钢柱安装，被监理工程师制止施工。钢架高强度螺栓连接时，发现多处螺栓孔位置出现偏差，螺栓不能自由穿入，需要扩孔处理，施工单位采用铰刀修整螺栓孔，钢架安装顺利完成。钢柱就位后，用缆风绳和埋入式地锚临时固定，待形成稳定的刚性单元后，方可拆除缆风绳，钢柱临时固定如图所示。

（1）危险性较大的分部分项工程专项施工方案中施工工艺技术应包括哪些内容？

（2）1号厂房钢柱基础完成施工后，A公司被监理工程师制止施工的原因是什么？

（3）高强度螺栓扩孔方式是否正确？扩孔数量应征得哪家单位的同意？

（4）埋入式地锚的设置和使用要求有哪些？

（5）钢结构厂房工程的验收应有哪个单位组织？应由哪些人员参加验收？

某机电安装公司承接了一工厂的扩建工程，内容包括：厂房内设备（电动机、压缩机组、泵、输送设备）安装、直埋电缆安装、厂房内电气线路及设备安装等。其中压缩机组由离心式压缩机（分体到货）、汽轮机、联轴器及分离器、冷却器润滑油站、高位油箱、干气密封系统、控制系统等辅助设备、系统组成，离心式压缩机部件重量最重达 11t。

合同约定：厂房内主要设备由建设单位采购，其他设备材料由施工单位采购。为保证厂房内设备安装质量及施工安全施工单位编制了各设备安装施工方案，其中压缩机组的安装：准备采用旧厂房内的混凝土柱作为锚固点，通过卷扬机、滑轮组等吊具组合工作，实现设备的吊装、安装工作。压缩机组安装工作顺利进行，在进行机组内齿轮装配时，施工单位检查了齿轮装配的情况，并测量了圆柱齿轮副的轴向错位取得如下统计表（表 1），其中部分齿轮的轴向错位不符合要求，施工单位进行调整后合格。

表 1 圆柱齿轮副轴向错位统计表

在进行厂房内电气设备安装时，由于当地连续多日下雨且施工单位保管不当，导致到场的部分电动机受潮，绝缘电阻达不到要求，施工单位根据电动机受潮情况制定了烘干方法及有关技术措施，在干燥过程缓慢控制烘干温度，采用水银温度计测量温度，定时测定并记录绕组的绝缘电阻、绕组温度等内容，当电动机绝缘电阻达到规范要求后，在同一温度下经 2h 稳定不变后，施工单位认定干燥完毕。监理工程师认为施工单位的做法有很多错误之处，要求施工单位重新进行干燥。

在进行厂区内直埋电缆敷设时，施工单位准备按照如下施工示意图（图 3）进行，被监理工程师制止。施工单位修改施工示意图中的错误之处后，顺利进行了直埋电缆的敷设工作。

图 3 直埋电缆敷设示意图（单位：mm）

【问题】

1.施工单位采用旧厂房内的混凝土柱作为锚固点需做哪些工作？

2.齿轮装配时，还应检查哪些内容？表中哪些齿轮的轴向错位不符合要求？

3.电动机干燥方法有哪些？施工单位做法有哪些错位之处写出正确做法。干燥时还需测定哪些参数？

4.直埋电缆敷设示意图中有哪些错误之处，请改正。直埋电缆应在哪些位置设置标桩？
