2025一建《机电工程管理与实务》模拟试卷2

某安装公司签订了20MW并网光伏发电项目的施工总承包合同，主要工作内容包括:光伏厂区发电设备及线路（ 包括光伏阵列设备、逆变及配电设备、箱式变压器、35kV 电缆集电线路等）安装工程，35kV架空线路安装工程。开关柜安装工程（包括一次设备、母线和二次设备）等。安装公司项目部进场后，认真开展项目开工前的各项准备工作，项目经理组织编制了机电安装工程施工组织设计，技术人员编制了主要施工方案，方案中的文明施工管理的重点是临时用电要求和设备管理要求。

施工前，向作业人员进行了安全技术交底，光伏场区集电线路设计为35kV直埋电缆，根据施工方案要求，采用机械开挖电缆沟，由于沟底有少量碎石，施工人员在沟底铺设一层细沙， 完成直埋电缆工程的相关工作。

逆变器的基础型钢的施工过程记录如下:

1）将10号槽钢调直，按图纸、逆变器技术资料提供的尺寸预制加工型钢架，并刷防锈漆做防腐处理

2）按设计图纸将预制好的基础型钢架放于预埋铁上，找平、找正，基础型钢顶部应高出抹平地面8mm

3）基础型钢与地线连接:将型钢一端与接地线镀锌扁钢（40X4）进行焊接,焊接的搭接长度为100mm,再刷防锈漆做防腐处理。

在施工过程中，公司总部多次对项目部进行综合检查，发现部分室内电气设备的防静电接线采用螺栓连接，螺栓规格为M8，连接处设置了防松动装置并涂抹了凡士林，存在施工质量问题，要求项目部进行了整改。

[问题]

1、本工程在文明施工管理中，对设备管理有何要求？

2、沟底铺设一层细沙后，直埋电缆工程的相关工作有哪些？

3、逆变器的基础型钢的施工过程中存在哪些明显的错误？结合背景进行分析，基础型钢的施工还应注意哪些质量问题？

4、针对综合检查发现的问题，项目部如何整改？

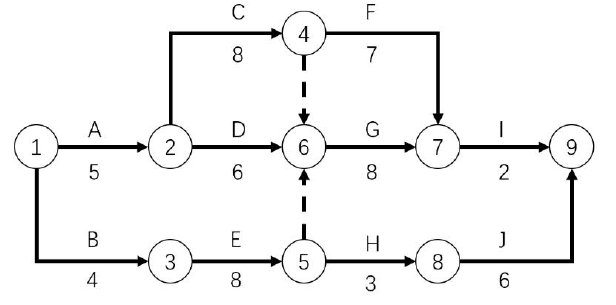

某个变电工程，业主与施工单位签订了一项变电所电气安装调试合同，施工前，施工单位按业主要求编制了安装调试进度计划，并获得批准，实施的进度计划如图所示。

在施工中发生了以下事件：

事件 1：由业主采购的 GIS 开关设备提前进场，施工单位参加开箱清点，并增加保管费 6000 元；

事件 2：在工作 B 安装过程中，施工单位因人员与安装设备调配问题，使工作 B 延长了 5 天，发生费用 2 万元；

事件 3：在工作 G 安装中，由于业主提供的配电柜内部接线与外部母线不匹配，施工单位为调整内外线路，使工作 G 延误 10 天，发生费用 4 万元；

事件 4：在对工作完成后的验收检验时，发现设备接线位置有误，经检查，是由于电气接线图中接线位置标注错误所致，施工单位进行返工，使工作 I 延误 10 天，发生费用 3 万元。以上事件发生后，施工单位及时向业主提出了索赔。

220KV 变压器安装完毕后，电气试验人员按照交接试验标准规定，进行了变压器相位和接线组别测试、变压器绕组连同套管直流电阻测量、吸收比和额定电压下的冲击合闸等电气试验，监理检查认为变压器电气试验项目不够，应补充试验。

10KV 电缆敷设完成后，安装单位先采用 500V 兆欧表测量绝缘电阻，记录相关的参数后，再用交流电压进行耐压试验。

【问题】

1.该安装调试计划工期为多少？哪些工作为关键工作？

2.如何处理上述各项事件的索赔要求？施工单位能获得多少工期和费用补偿？

3.按照电气设备交接试验标准的规定，220KV 变压器的电气试验项目还包括哪些?

4.安装单位电气试验存在什么问题？还有哪些技术要求？

A 机电公司承接某汽车零部件生产加工厂房建设项目，包含厂房钢结构安装，厂房内部设备安装。工厂主要生产的产品为大型货车的前轴，采用一台5000 吨锻压机锻压成型。该项目的关键工程为这台5000 吨锻压机设备的安装工程，设备基础采用的是钻孔灌注桩基础。设备安装过程中发生了下列事件：

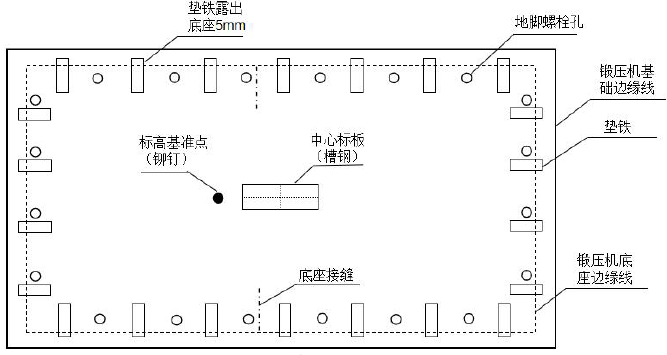

事件一：5000 吨锻压机设备的安装过程进行了设备基础检查验收，现场设备基础施工情况如下图所示，监理单位认为中心标板和基准点的埋设不符合施工要求，提出让施工单位重新埋设。

事件二：后续基础检查验收合格后进行了垫铁的设置，如下图所示，监理单位又发现了垫铁设置的一系列问题，被监理单位要求停工整改。

事件三：垫铁设置整改完成后，进行了设备吊装就位、设备安装调整、设备固定与灌浆等一系列后续工作。

施工过程完全按照施工方案进行，通过了一系列的质量验收。

在整个项目施工过程中，总共应用了8 台临时用电施工机械设备，为保证施工过程中用电安全，项目部在施工前编制了相关设计文件。

问题：

1.事件一中监理单位要求施工单位重新埋设是否合理？说明理由。

2.事件二中监理单位发现的错误有哪些？请写出正确的做法。

3.事件三中施工完成了设备固定与灌浆，设备灌浆分为哪几次？设备灌浆的具体要求是什么？

4.根据工程建设临时用电相关规定施工现场应编写什么文件？该文件主要内容应包括什么？

华东机电安装公司通过招投标竞争在某市承包一大型商场的机电安装工程项目，工程范围包括：采暖及给水排水工程、建筑电气工程、通风与空调工程、建筑智能化工程、消防工程、电梯工程和锅炉安装工程等，合同造价为3200万元。其中变配电所已按设计要求建完，能满足生产使用，并应提前受电为其他建筑设备的试运转提供条件，由业主方运行管理。设备开箱检查时发现变压器漏油，因此停工3天进行处理，在分承包合同约定的日期与总承包方同步完工，启动整个单位工程的竣工验收。

在施工过程中，由于用户对某些分部分项工程达不到使用功能要求，向业主提出变更设计要求。当施工单位收到设计变更施工图后，采用综合单价法对工程量发生变更情况进行查对，结果分部分项工程量清单中工程量的增幅大于原工程量的18％。智能化监控设备安装后，安装公司对传感器、执行器、控制器及系统功能进行现场测试，传感器用高精度仪表现场校验，使用现场控制器调节给定值或用信号发生器对执行器进行检测。

【问题】

1．工程量清单计价应包括哪些组成部分？该工程因设计变更引发工程量变更情况，综合单价应如何调整？

2．指出该建筑机电安装工程项目划分的分部工程有哪些？

3．智能化监控设备安装后，应对哪些建筑设备自动监控系统进行检测？

4．变压器在装卸和运输过程中，不应有严重冲击和振动，电压在220kV及以上且容量在150MV·A及以上的变压器应装设什么仪器？

某工厂的管道安装改造工程由A 安装公司承包施工。A 安装公司与业主按照《建设工程施工合同（承包文本）》签订合同，合同约定由业主负责工程设备和材料的采购。工程开工前，A 公司向监理单位提交了管道安装主要施工计划（如下图，单位：天），监理单位同意并批准。

施工过程中，发生如下事件。

事件一：A 公司在对管道不锈钢部件进行材质复查时发现大量部件不符合标准，遂要求业主进行更换处理。

业主对本次采购的不锈钢部件进行整体调换，由于供货方跨地区调货，3 天后新部件才送至现场。由于部件调换导致D 工作停工3 天，A 公司向业主进行索赔，业主以停工时间未超过D 工作总时差为由拒绝。

事件二：A 公司将安全阀垂直安装在工艺管道上，安全阀出口管道接向车间角落。监理工程师发现后立即制止，要求A 公司进行调整，并要求在安全阀进、出口管道设置截止阀。A 公司遂按照监理要求进行了调整。

事件三：安装单位在管道安装结束后进行了管道试验、防腐绝热、管道吹扫、清洗等一系列工作，在进行管道清洗的时候不锈钢管道水中氯离子含量经过检测为30ppm，水冲洗的流速为1m/s，冲洗压力为管道的压力试验时的压力，水冲洗排放管的截面积为被冲洗管截面积的50%，监理单位认为水冲洗过程有错误，要求改正。

问题：

1.事件一中，对于管道的不锈钢部件该如何进行材质复查？该类型部件储存时有何要求？

2.根据网络图写出关键线路，并计算总工期。

3.事件一中业主拒绝索赔是否合理，并说明理由。计算A 公司应索赔的工期？

4.对事件二中A 公司的错误做法进行纠正。当安全阀进、出口管道设置截止阀时有何要求？

5.找出事件三中水冲过程的错误之处，并写出正确的做法？管道水冲洗合格的标准是什么？
