2025一建《机电工程管理与实务》高频考点3

某工程主要包括建筑管道、消防管道、建筑电气的安装。A施工单位承接后通过质量策划，编制了施工组织设计和相应的施工方案，并建立了现场质量保证体系，制定了检验试验卡，要求严格执行三检制。但是为了赶工期，采用加班加点办法加快工程施工进度，由此造成了质量与进度的矛盾。

质检员在进行质量检查时，发现如下几个问题：

问题1：某段建筑直径为200mm的供暖管道，施工情况如下图所示

问题2：室内消火栓系统的局部管道，质检员检查发现焊接变形过大，整条管道形成折线状，不得不拆除重新组对焊接。经返工后达到要求并进行试验。

问题3：外幕墙上的LED点源灯的金属柔性导管穿越外幕墙时没有做防水处理，灯具与金属柔性导管的连接用胶布粘贴。经过整改，质量问题得到解决。

问题：

1.指出管道施工中有哪些错误

2.特殊建设工程消防验收所需资料

3.室内消火栓安装后，应如何进行试验

4.LED点源灯的施工质量问题应如何整改

某工程在北方城市郊区,工期18 个月,范围包括土建施工，建筑给水排水,通风与空调和建筑智能化工程等,合同价13000 万元。通过招标确认该工程由具有施工总承包资质的A 公司总承包，经业主同意，A 公司将通风与空调和建筑智能化工程分包给具有相应资质的B 公司承包，合同约定空调设备、电动调节阀、风阀驱动器均由B 公司采购安装。

A 公司项目部根据安全生产管理职责及制度，成立了由项目总工程师担任组长的安全生产领导小组并配备了2 名专职安全管理员。为配合A 公司施工进度，B 公司投入项目施工人员65 名，并委派2 名现场技术员兼顾现场的安全巡查和管理。

监理工程师在现场检查时，发现第一批空调金属矩形风管弯头制作如图3-1 所示，部分风管因咬口形式选择不当存在咬口开裂的质量问题。泵房内某处水平主管和立管接管方式如图3-2 所示。

图3-1 风管矩形内弧形弯头施工示意图

图3-2 并联水泵出口管道连接安装示意图

500 组同厂家的散热器进入施工现场后，A 公司抽取了一定数量的散热器进行了性能复验。该项目部分区域采用埋地盘管低温热水辐射供暖，盘管工作压力为0.3MPa，在对盘管进行隐蔽前检查时，发现地面下敷设的盘管有几处接头，试压记录显示盘管试验压力为0.45MPa。

问题：

1.A 公司和B 公司项目部配备的安全管理人员是否符合规定要求？说明理由。

2.电动调节阀安装前应检验哪几项内容？建筑智能化工程施工完成后应由谁组织哪些人进行质量验收？

3.图3-1 中风管矩形内弧形弯头内A 的名称及作用是什么？风管的咬口形式有哪些？图3-2 中管道的连接方式是否正确？

4.散热器应复验哪些性能参数？复验数量最少抽检多少组？低温热水辐射供暖施工存在哪些问题，如何改正？

某安装公司承包一大楼机电设备安装工程，包括给排水工程、供暖工程、建筑电气工程、通风与空调工程、建筑智能化工程、电梯工程以及消防工程。安装公司项目部进场后，编制了施工组织设计、施工方案和施工进度计划，根据施工场地设计了施工总平面图，并经建设单位和监理单位审核通过。在材料进场时根据必要的材料进行了验收和复检。

安装公司在施工方案中，针对建筑变配电工程施工程序编制如下：开关柜、配电柜的安装顺序：开箱检查一二次搬运一A—柜体固定一B一C-试验调整一送电运行验收。

干式变压器的施工顺序：开箱检查一变压器二次搬运一D一E一F-送电前检查一送电运行验收。

安装公司在给排水施工中，由于安装顺序不合理，在施工中造成己安装完成的管道遭到破坏，造成工期和费用损失。因此安装公司增加施工力量赶工，于合同要求日期完成。工程完成后，按施工方案进行检查和试验，其中因塑料管的热水供暖系统试验压力设计未注明，项目部按施工验收规范进行水压试验，并验收合格。

问题：

1.分别指岀上述施工程序中A、B、C、D、E分别表示哪道工序

2.材料进场时根据什么材料进行验收和复检

3.安装公司在进行管道安装时应遵循什么原则

4.塑料管的热水供暖系统水压试验的压力要求有哪些简述试验过程。

某机电工程安装公司中标一汽车制造厂厂房建设工程以及厂房车间设备安装工程。该工程厂房由汽车冲压车间、焊装车间、涂装车间、总装车间四个车间厂房组成。车间厂房结构柱由H 型钢拼接而成，车间厂房屋面由钢网架结构配合保温彩钢瓦制作而成。在施工过程中出现下列事件。

事件一：在厂房钢结构工程多节柱的安装过程中每节柱的定位轴线从下层柱的轴线引上，被监理工程师发现并及时制止。钢网架结构工程施工中，施工安装单位仅在总拼完成后测量其挠度值，所测的挠度值为设计值的1.15 倍。

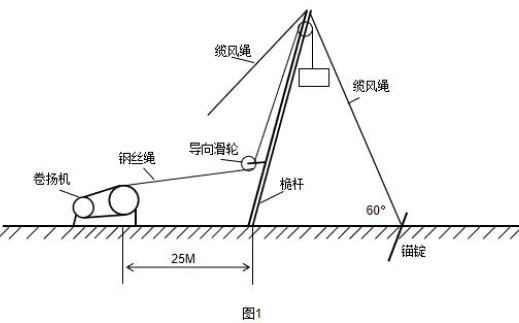

事件二：在冲压车间设备安装过程中，某台设备采用桅杆起重机进行设备的安装，安装过程施工图如下图1 所示。桅杆长度为30m，直线度偏差偏差为25mm。

事件三：在车间厂房房屋保温彩钢瓦施工作业前期采购了屋面喷涂所用的油漆等相关材料，进行了材料验收与保管。在屋面钢瓦油漆涂装施工作业时，油漆干燥后出现了油漆大面积剥落的情况，后经建设单位、监理单位和施工单位共同研究发现是涂装作业时施工环境不符合相关规定要求。后期整改后完成了车间屋面涂装作业工程。

问题：

1.事件一中工程师的做法是否正确并说明理由？钢网架结构工程挠度值的测量是否符合要求并说明理由？

2.找出事件二中（包括图1）错误的做法并改正。

3.材料保管要求是什么？

4.事件三中涂装技术要求中施工作业环境的具体要求是什么？

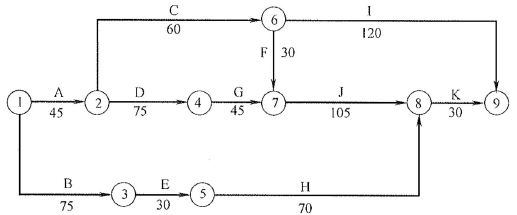

A机电工程公司通过招标承包了一台1000MW火电机组安装工程，工程开工前，施工单位向监理工程师提交了工程安装主要施工进度计划（如下图所示，单位:d），满足合同工期的要求并获业主批准。

在施工进度计划中，因为工作E和G需吊装载荷基本相同，所以租赁了同一台塔吊安装，并计划定在第76d进场。

在锅炉设备搬运过程中，由于叉车故障在搬运途中失控，所运设备受损，返回制造厂维修，工作B中断20d，监理工程师及时向施工单位发出通知，要求施工单位调整进度计划，以确保工程按合同工期完工。

对此施工单位提出了调整方案，即将工作E调整为工作G完成后开工。

在塔吊施工前，由施工单位组织编制了吊装专项施工方案，并经审核签字后组织了实施。

该工程安装完毕后，施工单位在组织汽轮机单机试运转中发现，在轴系对轮中心找正过程中，轴系联结时的复找存在一定的误差，导致设备运行噪音过大，经再次复找后满足了要求。由于工期较紧，施工总承包单位安排了钢结构构件和焊接作业夜间施工，因噪音扰民被投诉。当地有关部门查处时，实测施工场界噪声值为75dB。

【问题】

1.在原计划中如果先工作E后工作G组织吊装，塔吊应安排在第几天投入使用可使其不闲置？说明理由。

2.工作B停工20d后，施工单位提出的计划调整方案是否可行？说明理由？

3.塔吊专项施工方案在施工前应由哪些人员签字？塔吊选用除了考虑吊装载荷参数外还有哪些基本参数？

4.汽轮机轴系对轮中心找正除轴系联结时的复找外还包括哪些找正？5.写出施工总承包单位组织夜间施工的正确做法。
