2026二建《水利水电实务》预测试卷5

背景资料某综合利用水利枢纽工程位于我国西北某省，枯水期流量很少，坝址处河道较窄，岸坡平缓。大坝为黏土心墙土石坝，如下图所示

施工过程中发生如下事件：

事件1：施工单位选用振动碾作为大坝土料主要压实机具，并在土料填筑前进行了碾压试验，确定了主要压实参数。

事件2：工程开工后，由于征地工作受阻未及时提供施工场地，使土方工程开工滞后1个月，承包人提出了书面索赔意向书报送监理人。监理人签收了意向书，并指示承包人调整土方工程施工进度计划，混凝土浇筑施工计划不变。承包人提出的设备索赔费用包括2台挖掘机、2台推土机、10辆自卸汽车和1套拌合站进场后1个月的闲置费用。。

【问题】

1.根据该项目的工程条件，指出合理的施工导流方式及其泄水建筑物类型。

2.指出图中①和②所代表的部位名称；A侧为大坝上游还是下游？

3.大坝设置防渗体的有何作用？

4.事件1中施工单位应确定的主要压实参数包括哪些？

5.指出事件2中承包人的索赔要求是否合理? 索赔的费用组成是否合理? 并分别说明理由。

某水库枢纽工程，工程内容包括大坝、溢洪道、放水洞、水闸等，大坝为黏土心墙土石坝。

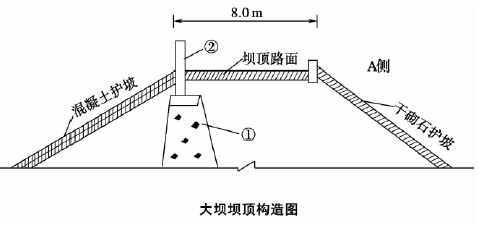

事件一：坝顶构造如下图所示。

事件二：坝体排水体构造如图所示

事件三：溢洪道消力池结构如图所示，反滤层由小石（5～20mm）、中粗砂和中石（20～40mm）构成。施工单位依据《水闸施工规范》（SL27—2014）的有关规定，制订了反滤层施工方案和质量检查要点。

事件四：大坝坝基采用固结灌浆，灌浆采用单排孔，分三序施工，其施工次序如下图。根据施工安排在基岩上浇筑一层坝体混凝土后再进行钻孔灌浆。注：P为先导孔；④为第一次序孔。

事件五：该水闸工程，闸室结构如下图所示，新平面闸门如期运抵施工现场，有关人员进行了交货检查和验收，核对了制造厂名和产品名称等闸门标志内容。

【问题】

1.指出事件一图中①和②所代表的部位名称；A侧为大坝上游还是下游？

2.指出事件二中，图中A、B、C代表名称。指出土石坝碾压试验参数。

3.根据事件三，指出消力池结构示意图中①、②、③、④代表的填筑材料（或构造）名称；说明反滤层施工质量检查的要点。

4.指出事件四中固结灌浆的施工程序是什么，第二次序孔、第三次序孔分别是哪些？

5.指出事件五中，建筑物1和2的名称以及在主体结构混凝土施工的原则。

6.事件五中，除制造厂名和产品名称外，新闸门标志内容还应有哪些？平面闸门安装顺序是什么？

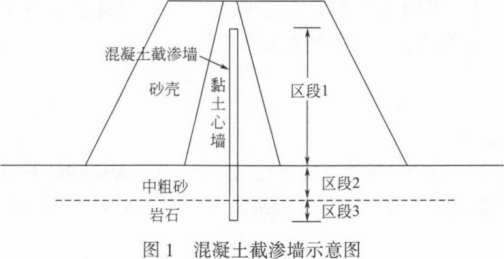

某中型水库主坝为黏土心墙砂壳坝．心墙最小厚度为1．2m，其除险加固的主要工作内容有：①上游坝面石渣料帮坡。②完善观测设施。③坝基、坝肩水泥帷幕灌浆。④新坝顶混凝土防浪墙。⑤增设混凝土截渗墙。⑥下游坝面混凝土预制块护坡。⑦新建坝顶混凝土道路。河床段坝基上部为厚6m的松散、中密状态的中粗砂层，下部为弱风化岩石，裂隙发育中等；两侧坝肩均为强风化岩石地基，裂隙发育中等。混凝土截渗墙厚度为0．4m，用冲挖工艺成槽，截渗墙在强、弱风化岩石入岩深度分别为1．5m、1．0m，混凝土截渗墙示意图如图1所示。

设计要求混凝土截渗墙应在上游坝面石渣料帮坡施工结束后才能开工．并在截渗墙施工过程中预埋帷幕灌浆管。

本工程施工过程中发生如下事件：

事件1：工程开工前进行了项目划分，该水库主坝除险加固工程划分为1个单位工程，7个分部工程。其中混凝土截渗墙按工程量划分为2个分部工程。

事件2：2020年2月底，春灌在即，该水库下闸蓄水验收条件亦已具备，施工单位及时向项目法人提出了验收申请，项目法人主持了下闸蓄水验收。

事件3：2021年12月底，项目法人对该水库进行了单位工程投入使用验收，单位工程质量在施工单位自评合格后，由监理单位复核并报经该工程质量监督机构核定为优良。

2021年12月底，本工程通过了竣工验收，竣工验收的质量结论意见为优良。

问题：

1．根据事件1，请指出除混凝土截渗墙外的其余5个分部工程名称。

2．请指出①、③、⑤、⑦四项工程内容之间合理的施工顺序。

3．指出事件2中的不妥之处并改正。

4．根据示意图中的混凝土截渗墙布置和各区段地质情况．指出截渗墙施工中质量较难控制的是哪一个区段，并简要说明理由。

5．指出事件3中不妥之处并改正。

某新建排涝泵站设计流量为16m3/s，共安装4 台机组，单机配套功率400KW。泵站采用正向进水方式布置于红河堤后，区域涝水由泵站抽排后通过压力水箱和穿堤涵洞排入红河，涵洞出口设防洪闸挡洪。红河流域汛期为每年的6～9 月份，堤防级别为1 级。本工程施工期为19 个月，2011 年11 月～2013 年5 月。施工中发生如下事件：

事件1：第一个非汛期施工的主要工程内容有：①堤身土方开挖、回填，②泵室地基处理，③泵室混凝土浇筑，④涵身地基处理，⑤涵身混凝土浇筑，⑥泵房上部施工，⑦防洪闸施工，⑧进水闸施工。

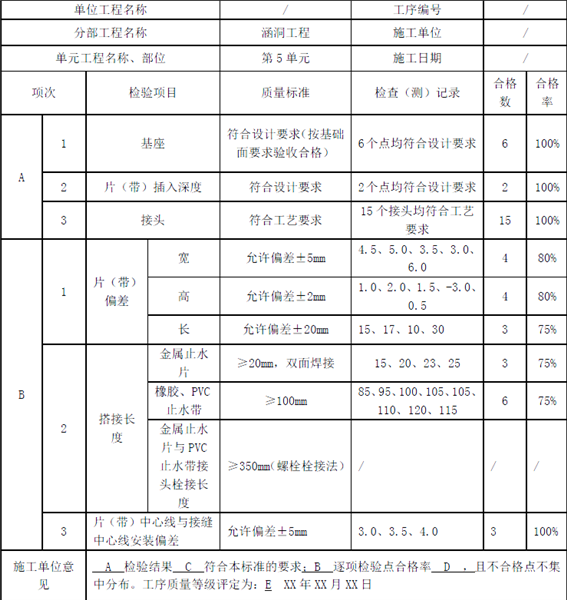

事件2：穿堤涵洞第五节涵身施工过程中，止水片（带）施工工序质量验收评定如表下所示：

表止水片（带）施工工序质量验收评定

事件3：为保证混凝土的质量，施工组织设计方案对混凝土质量提出了具体要求，列出了混凝土拌合物可能出现不合格料的情况。

事件4：档案验收前，施工单位负责编制竣工图。其中总平面布置图（图A）图面变更了45%；涵洞出口段挡土墙（图B）由原重力式变更为扶臂式；堤防混凝土预制块护坡（图C）碎石垫层厚度由设计的10cm 变更为15cm。

【问题】

1.从安全度汛角度考虑，指出事件一种第一个非汛期最重要的四项工程。

2.之处表中A、B、C、D、E 所代表的名称和数据？

3.根据《水工混凝土施工规范》分析事件三本工程混凝土拌合物可能出现不合格料的情况哪几种？

4.说明浇筑止水部位混凝土的注意事项。

5.分别指出事件四中图A、图B、图C 三种情况下的竣工图编制要求。
