2025一建《机电工程管理与实务》高频考点1

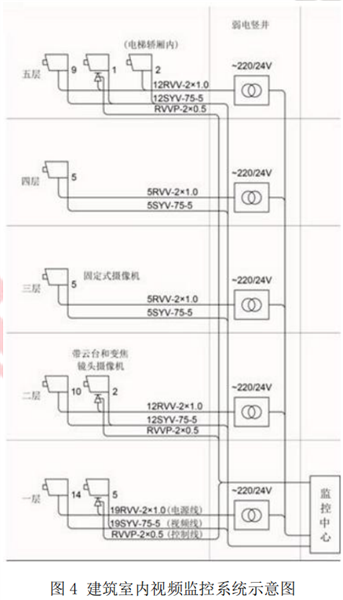

某商业中心有15栋多层建筑，该商业中心的建筑智能化工程包括：建筑设备监控体系、安全技术防范系统、公共广播系统、防雷与接地和机房工程。某安装公司承接该工程后，对安全技术防范系统进行施工图深化设计，其中一栋建筑室内视频监控系统如图4所示。

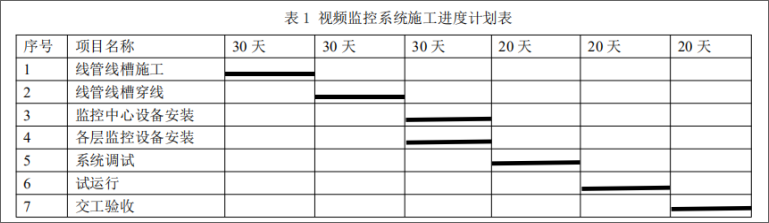

安装公司项目部进场后，依据商业中心工程的施工总进度计划，编制了安全技术防范系统施工进度计划，其中视频监控系统施工进度计划见表1。该进度计划在报公司审批时，被公司总工程师否定，调整后通过审批。

项目部还根据施工图纸和施工进度编制了设备、材料供应计划。在材料送达施工现场时，施工人员按验收工作的规定，对设备、材料的数量和质量进行验收。在工程的质量验收中，发现机房和弱电井的接地干线搭接不符合施工质量验收规定要求，监理工程师对40×4镀锌扁钢的焊接搭接(见图5)提出整改要求，项目部返工后，通过验收。

图5 镀锌扁钢的焊接搭接

项目部依据工程技术文件和智能化工程质量验收规范规定的检测项目、检测数量及检测方法编制安全技术防范系统检测方案，该检测方案经建设单位批准后，对摄像机、门禁和巡查信息识读器等设备进行抽检，均符合规范规定。

问题:

1.施工进度计划中施工程序是否正确？编制该进度计划时还应关注哪几项专业工程进度？

2.图4中图中的固定式摄像机设备总数量多少台？最少应抽检多少台？

3.写出材料进场验收依据。

4.画出40×4镀锌扁钢正确的焊接搭接方式？扁钢需要多少面焊接？

某机电安装公司承接了一工厂的扩建工程，内容包括:厂房内设备（电动机、压缩机组、泵、输送设备）安装、直埋电缆安装、厂房内电气线路及设备安装等。其中压缩机组由离心式压缩机（分体到货）、汽轮机、联轴器及分离器、冷却器、润滑油站、高位油箱、干气密封系统、控制系统等辅助设备、系统组成，离心式压缩机部件重量最重达11t。合同约定:厂房内主要设备由建设单位采购，其他设备材料由施工单位采购。为保证厂房内设备安装质量及施工安全，施工单位编制了各设备安装施工方案，其中压缩机组的安装，准备采用旧厂房内的混凝土柱作为锚固点，通过卷扬机、滑轮组等吊具组合工作，实现设备的吊装、安装工作。施工单位在编制完压缩机组吊装专项方案后，经项目技术负责人审批，随即准备吊装，被监理工程师制止，要求补充完善相关工作后才可进行吊装。

施工单位补充完善相关工作后，压缩机组安装工作顺利进行，在进行机组内齿轮装配时，施工单位检查了齿轮装配的情况，并测量了圆柱齿轮副的轴向错位，取得如下统计表（表1），其中部分齿轮的轴向错位不符合要求，施工单位进行调整后合格。

表1圆柱齿轮副轴向错位统计表

在进行厂房内电气设备安装时，由于当地连续多日下雨，且施工单位保管不当，导致到场的部分电动机受潮，绝缘电阻达不到要求，施工单位根据电动机受潮情况制定了烘干方法及有关技术措施，在干燥过程缓慢控制烘干温度，采用水银温度计测量温度，定时测定并记录绕组的绝缘电阻、绕组温度等内容，当电动机绝缘电阻达到规范要求后，在同一温度下经2h稳定不变后，施工单位认定干燥完毕。监理工程师认为施工单位的做法有很多错误之处，要求施工单位重新进行干燥。

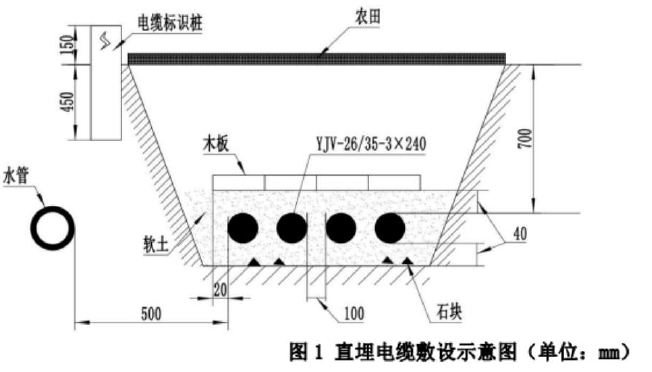

在进行厂区内直埋电缆敷设时，施工单位准备按照如下施工示意图（图1）进行，被监理工程师制止。施工单位修改施工示意图中的错误之处后，顺利进行了直埋电缆的敷设工作。

【问题】

1.施工单位采用旧厂房内的混凝土柱作为锚固点需做哪些工作？监理工程师制止施工单位吊装是否正确，说明理由。

2.齿轮装配时，还应检查哪些内容？表中哪些齿轮的轴向错位不符合要求？

3.电动机干燥方法有哪些？施工单位做法有哪些错位之处，写出正确做法。干燥时还需测定哪些参数？

4.直埋电缆敷设示意图中有哪些错误之处，请改正。直埋电缆应在哪些位置设置标桩？

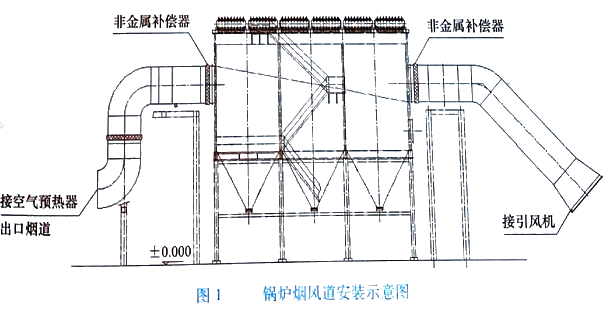

某火力发电厂建设工程总投资额50000万元。该工程以PC的承包形式进行了公开招标，共有A、B、C、D、E五家承包商参与投标。经资格预审，E公司因是民营企业而被取消投标资格。E公司提出抗议，但未被采纳。　　评标委员会由8人组成，全部由建设单位的领导和一名工程技术人员组成。评标过程中，因A公司实力较强，但报价偏高，评委与其协商让其总价下浮5％，遭到A公司拒绝。在评标答疑中，评委问B公司应如何进行设备监造，B公司回答将派有资质的专业技术人员驻厂监造，并认真进行出厂前设备的验收、包装和发运，当问及监造大纲还应包括哪些内容时，B公司无以对答。评委还问道：锅炉烟风道安装中的非金属补偿器有什么作用？施工安装时有哪些要求？锅炉烟风道安装示意图如图8.2－1所示。

【问题】

1.E公司提出抗议是否合理？说明理由。

2.本工程中评标委员会构成存在哪些问题?

3.说明A公司拒绝下浮总价的法律依据。

4.设备监造大纲应包括哪些内容？

5.图8.2－1中的非金属补偿器有什么作用？施工安装时有哪些要求？

A施工单位中标中国北方某石油炼化项目，项目的冷换框架采用模块化施工，即将整个冷换框架分成4个模块，最大一个模块重132t，尺寸为12m×18m×26m。在预制场内完成模块钢结构的制作、模块内静置设备的安装、管道的敷设、电缆桥架的安装、照明灯具的安装等。模块在项目后期运抵现场后，项目部用一台750t履带起重机和一台250t履带起重机作为抬吊吊车，使用平衡梁抬吊的方式安装就位。起重机吊装工艺计算　书包括主起重机和辅助起重机受力分配计算，吊索、吊具安全系数核算，监理工程师要求完善该计算书。项目部对预制厂

　　模块制造进行了危险源识别，识别出触电风险、物体打击等风险，监理工程师要求项目部完善策划

　　在严冬到来时，最低温度已达－18C，项目部订购的低合金钢材料运抵预制场。项目部质检员抽查了材料质量，并在材料下料切割时，重点抽查了钢材切割面有无裂纹和大于1mm的缺棱，对变形的型材，在露天进行冷矫正。项目部质量经理发现问题后，及时进行了纠正。

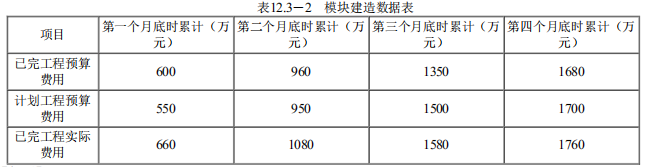

　　模块建造数据见表12.3－2，项目部用赢得值法分析项目的相关偏差，指导项目运行，经过4个月的紧张施工，单位工程陆续具备验收条件。建设单位项目负责人组织施工单位、监理单位、设计单位项目负责人对单位工程进行检查验收，并将结果报送建设单位备案。

　【问题】

　　1.本项目在型钢矫正和切割面的检查有什么不妥和遗漏之处?

　　2.吊装作业中平衡梁有何作用？起重机吊装工艺计算书应补充哪些内容?

　　3.项目部还应识别出预制厂模块制造的哪些风险?

　　4.第三个月内，项目进度超前还是落后了多少万元？第三个月内，项目盈利还是亏损了多少万元？

某施工单位中标某科技公司的数据中心机电供应及安装工程，工程采用固定总价合同，签约合同价12000万元（含甲供设备暂估价500 万元），其中镀锌钢板（风管）制作安装的工程量清单综合单价为200 元/m2，清单工程量为20000m2。在合同专用条款中约定：非承包人原因导致工程量发生变化，且工程量偏差不超过土15％时，按当期的清单综合单价计算变更工程费用，且仅计取分部分项工程费；当工程量偏差超过士15％时，应按《建设工程工程量清单计价规范》GB 50500-2013 的相关规定执行。镀锌钢板（风管）制作安装的工程量清单综合单价可随市场波动进行调整，调整期价格与基期价格之比涨幅率在土5％以内不予调整；超过士5％时，只

对超出部分进行调整。本工程的预付款为1200 万元，工程质量保证金为360 万元。

施工单位商务主管部门给项目部下达的考核目标成本是10500 万元。项目部根据工程特点、施工方案和自身的技术管理实力，广泛调研工程所在地的劳动力、材料、设备等资源状况，制定了项目施工成本计划，计划成本降低率为8％。

施工开始后，建设单位按约定支付了工程预付款。由于使用功能变化，建设单位提出设计变更，镀锌钢板（风管）制作安装的清单工程量调增2500m；且镀锌钢板的市场价格上涨，镀锌钢板（风管）制作安装的工程量清单调整期综合单价为216 元/m2。

在通风与空调工程施工过程中，现场风机设备的安装如下图所示，安装过程符合设计规范的要求，最后该分部分项工程顺利通过质量验收。

工程竣工后，施工单位向消防设计审查验收主管部门申请消防验收，并按期提交了工程竣工结算书。

问题：

1.工程量清单计价应包括哪些组成部分？该工程因设计变更引发镀锌钢板（风管）工程量变更的情况，施工单

位应如何处理？

2.试计算施工单位的计划成本费用。

3.镀锌钢板（风管）制作安装工程的综合单价是否应调整？如应调整，请计算该分部分项工程费合价。不考虑

其他税费价款的变化，计算本工程竣工结算总价款。

4.请指出风机设备安装示意图中A、B 的名称分别是什么？A 部件安装时有什么要求？

5.消防验收时应提交哪些申请材料？
