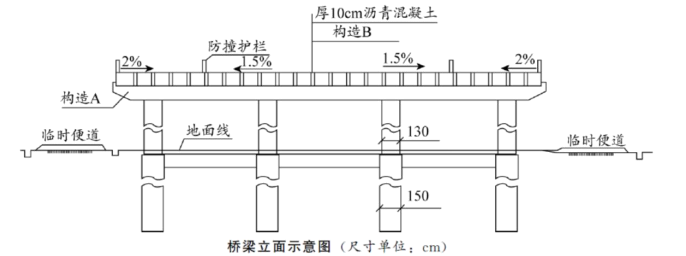

某公司承建一座跨线桥梁工程，双向四车道，桥面宽度 30m。上部结构为 5×20m 预制预应力混凝土简支空心板梁；下部结构为构造 A 及φ130cm 圆柱式墩，基础采用φ150cm 钢筋混凝土钻孔灌注桩；重力式 U 型桥台；桥面铺装结构层从上至下依次为厚 10cm 沥青混凝土、防水层、构造 B。桥梁立面如图所示。
项目部编制的施工组织设计明确如下事项：
（1）项目部采购了一批钢绞线共计 50t，抽取部分进行了力学性能试验及其它试验，检验合格后用于预应力空心板制作。
（2）本桥空心板梁采用 C50 混凝土，低松弛钢绞线，夹片式锚具。施工单位用标准养护的混凝土试块强度作为预应力筋施加张拉条件。由于设计未规定，预应力张拉时要求混凝土的弹性模量不低于混凝土 28d 弹性模量的 75%。预应力张拉程序为：0→初应力→1.03δcon（持荷 5min 锚固）。
（3）桥梁的主要施工工序编号为：①桩基、②支座垫石、③墩台、④安装空心板梁、⑤构造 A、⑥防水层、⑦现浇构造 B、⑧安装支座、⑨现浇湿接缝、⑩摊铺沥青混凝土及其它；施工工艺流程为：①桩基→③墩台→⑤构造 A→②支座垫石→⑧安装支座→④安装空心板梁→C→D→E→⑩摊铺沥青混凝土及其他。
在桥梁上部结构施工中，发生一起安全事故，造成直接经济损失 120 万元，没有造成人员伤亡。事故发生后，现场有关人员立即向本单位负责人报告，单位负责人接到报告后，在规定时间内向当地县级人民政府安全生产监督管理部门报告，并按规定妥善处理。
【问题】
1.写出图中构造 A、B 的名称。
2.项目部采购的钢绞线按规定应抽取多少盘进行力学性能试验和其它试验？其它试验包括哪些试验项目？
3.改正施工单位在预应力张拉时的错误做法。
4.写出施工工艺流程中 C、D、E 的名称或工序编号。
5.依据有关法规，本工程中安全事故属于哪种等级？事故发生后，单位负责人接到现场人员的报告后应如何防止事故扩大？

答案：

本题解析：

1.构造 A：盖梁，构造 B：调平层。

2.（1）应抽取 3 盘，并从每盘所选的钢绞线端部正常部位截取一组试样进行试验。

（2）其它试验包括表面质量和直径偏差。

3.改正：应采用同条件养护的混凝土试块强度作为预应力筋施加张拉条件。由于设计未规定，预应力张拉时要求混凝土的强度应不低于设计强度等级值的 80%，弹性模量不低于混凝土 28d 弹性模量的 80%，当采用混凝土龄期代替弹性模量控制时应不少于 5d。预应力张拉程序为：0→初应力→σcon（持荷 5min 锚固）。

4.C：⑨现浇湿接缝。D：⑦现浇构造 B。E：⑥防水层。

5.本工程中安全事故等级为一般事故。

事故发生后，单位负责人接到现场人员的报告后，应当迅速启动事故应急预案，采取有效措施，组织抢救，防止事故扩大，减少人员伤亡和财产损失，并按照国家有关规定立即如实报告当地负有安全生产监督管理部门。
